Re: La 125 TLs de Papy
philard a écrit :Papy Gadin ferait-il partie du FBI avec ses investigations sur les plateaux d'allumage?
En attendant, elles font bien mon affaire ses investigations ! En effet tout ça ressemble furieusement au problème que je rencontre sur la sl que je n'arrive pas à faire tourner et qui pourtant est bien calée. Avec le précédent plateau je n'étais même pas dans la plage de réglages... Va falloir étudier ça de près surtout grâce aux détails papyiesques !

- Papy Gadin
- Messages : 111
- Enregistré le : 14 Mai 2019, 09:36
- LOCALISATION : Rouergue
Re: La 125 TLs de Papy
Salut Alain
Pour ta SL , l'idéal est de monter :
Plateau ( ND ) OEM: 30201-107-004
et
Rupteur ( ND ) OEM: 30202-107-004
ou un ensemble ( ND ) OEM: 30200-107-014
A+
Papy Gadin
Pour ta SL , l'idéal est de monter :
Plateau ( ND ) OEM: 30201-107-004
et
Rupteur ( ND ) OEM: 30202-107-004
ou un ensemble ( ND ) OEM: 30200-107-014
A+
Papy Gadin
- Papy Gadin
- Messages : 111
- Enregistré le : 14 Mai 2019, 09:36
- LOCALISATION : Rouergue
Re: La 125 TLs de Papy
Je continue l 'historique de le remise en forme de ma TLs.
Toutes ces opérations , ont été faite , il y a pas mal de temps.
Ce matin , grand beau temps sur Le Rouergue.
Petite ballade en SL au bord de l'Aveyron, et retour à la Gadin's Factory , plein de courage pour attaquer les grandes sur la TLs.
Pour profiter du soleil , je m'installe dehors , pour le dépiautage de la machine.
Voici la machine au point de départ de l'opération:

Petite vidange , pendant le démontage de la selle , du résé , du GB arriére , du collecteur d'échappementet de la boite à air.
Premiére surprise : sur la TLs , point de bouchon de vidange.
La vidange se fait par la crépine.
Sans doute , pour ne pas avoir de piéces saillants sous la machine , en usage Trial.?
Pas de problème , à part la boite à air.Elle sort du cadre ric rac.
Quand au pot d'échappement , je n'ai pas réussi à l 'enlever avec la roue arrière montée.


J 'ai pris pas mal de photos , en cours de démontage , pour pouvoir tout remonté correc tement.et pour garder un souvenir de l 'état de la TLs.
Sur celle la , on voit la corrosion sur la bobine et le condensateur.
On voit aussi que le cadre n 'est pas nickel sous la dernière couche de peinture

Ensuite , démontage des connections électriques et du faisceau.

Puis , démontage des cables , des poignées du guidon , des commodos , du phare et du compteur sur l'araignée.
Ensuite je démonte les supports moteurs , en le gardant en position en me servant de tournevis. .

Pendant ce temps , les piéces démontées , commencent à envahir la cave de Mamy:


Ensuite , extraction du moteur du cadre , et dépose sur l 'établi.

Confirmation de l 'absence de bouchon de vidange.

La TLs sans son moteur.


Ensuite , démontage des roues , des tringleries , de la pédale de frein , des tubes et des tés de fourche.et du BO.

Demain , il me restera a enlever les silents bloc sur le BO , et quelques petites piéces sur le cadre et notament les coupelles de direction.
Ce soir la cave , est bien remplie :


Pour une fois ,
j 'ai récupéré toutes les billes de la colonne de direction.

Aprés avoir sorti le moteur du cadre , j'ai trouvé cette piéce posé sur la protection du carter.


Je vois pas ou ça peut se monter sur un Timono. Si vous avez des idées , je suis preneur.
J 'ai l'impression que c 'est une bague réductrice de mitigeur.
J 'ai honte .
Finalement , des copains , m'ont indiqué que ma pièce mystérieuse , était le joint du collecteur d'échappement.
Sur les petits mono Honda , il existe 2 types de joint.
Celui la , et un autre type : torique en cuivre .
Je ne connaissais que celui en cuivre.
A+
Papy Gadin
.
Toutes ces opérations , ont été faite , il y a pas mal de temps.
Ce matin , grand beau temps sur Le Rouergue.
Petite ballade en SL au bord de l'Aveyron, et retour à la Gadin's Factory , plein de courage pour attaquer les grandes sur la TLs.
Pour profiter du soleil , je m'installe dehors , pour le dépiautage de la machine.
Voici la machine au point de départ de l'opération:

Petite vidange , pendant le démontage de la selle , du résé , du GB arriére , du collecteur d'échappementet de la boite à air.
Premiére surprise : sur la TLs , point de bouchon de vidange.
La vidange se fait par la crépine.
Sans doute , pour ne pas avoir de piéces saillants sous la machine , en usage Trial.?
Pas de problème , à part la boite à air.Elle sort du cadre ric rac.
Quand au pot d'échappement , je n'ai pas réussi à l 'enlever avec la roue arrière montée.


J 'ai pris pas mal de photos , en cours de démontage , pour pouvoir tout remonté correc tement.et pour garder un souvenir de l 'état de la TLs.
Sur celle la , on voit la corrosion sur la bobine et le condensateur.
On voit aussi que le cadre n 'est pas nickel sous la dernière couche de peinture

Ensuite , démontage des connections électriques et du faisceau.

Puis , démontage des cables , des poignées du guidon , des commodos , du phare et du compteur sur l'araignée.
Ensuite je démonte les supports moteurs , en le gardant en position en me servant de tournevis. .

Pendant ce temps , les piéces démontées , commencent à envahir la cave de Mamy:


Ensuite , extraction du moteur du cadre , et dépose sur l 'établi.

Confirmation de l 'absence de bouchon de vidange.

La TLs sans son moteur.


Ensuite , démontage des roues , des tringleries , de la pédale de frein , des tubes et des tés de fourche.et du BO.

Demain , il me restera a enlever les silents bloc sur le BO , et quelques petites piéces sur le cadre et notament les coupelles de direction.
Ce soir la cave , est bien remplie :


Pour une fois ,


Aprés avoir sorti le moteur du cadre , j'ai trouvé cette piéce posé sur la protection du carter.


Je vois pas ou ça peut se monter sur un Timono. Si vous avez des idées , je suis preneur.
J 'ai l'impression que c 'est une bague réductrice de mitigeur.

J 'ai honte .

Finalement , des copains , m'ont indiqué que ma pièce mystérieuse , était le joint du collecteur d'échappement.
Sur les petits mono Honda , il existe 2 types de joint.
Celui la , et un autre type : torique en cuivre .
Je ne connaissais que celui en cuivre.
A+
Papy Gadin
.
- Papy Gadin
- Messages : 111
- Enregistré le : 14 Mai 2019, 09:36
- LOCALISATION : Rouergue
Re: La 125 TLs de Papy
Salut
Lors de mon dernier essai sur route de la TLs , je me suis aperçu que le compteur de vitesse avait un problème.
Le compteur kilométrique marchait correctement , mais l 'aiguille du compteur restait inexorablement au ( 0 )
Aujourd’hui , j 'ai essayé de voir si je pouvais remédier au malaise.
En dessertissant , la collerette supérieure du compteur , j 'ai réussi à sortir les composants du compteur.



Et la j 'ai trouvé la cause du dysfonctionnement.
Le téton plastique de la roue de l'aiguille , était passée du mauvais coté de la butée métallique.
J 'ai remis la butée du bon coté , et j 'ai fait un essai en branchant une perceuse au bout du cable.


C 'est tout bon. Le compteur fonctionne normalement.

Il ne me reste plus qu 'a tout nettoyer et, remonter et sertir la bague supérieure.
Quelques instants après :
Je reviens de la cave.



Le joint torique , faisant parti du plan B , en cas de soucis esthétique après remontage.

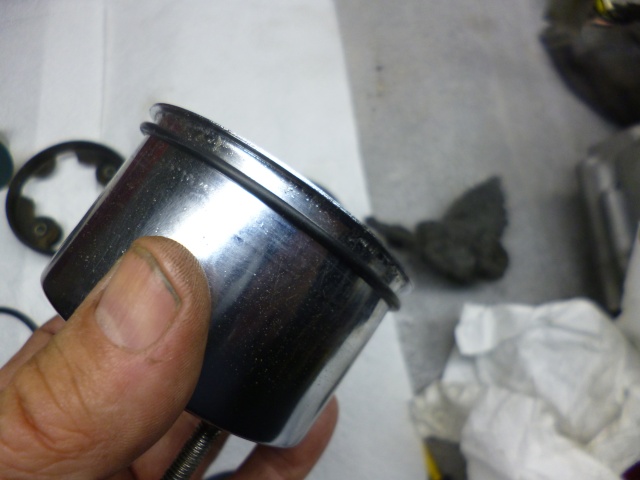

Pour ressertir mon compteur , j'ai d 'abord rabattu le bord du jonc , avec un chasse goupille.

Et ensuite pour finir proprement , j 'ai écrasé le bord du joint avec un bout de tuyau Pvc , fendu.

Pour assurer l 'étanchéité , j 'ai réalisé un joint en silicone , dissimulé par un joint torique.

A+
Papy Gadin
