demarrage sans batterie? cl 90

Questions mécaniques sur CZ100, Monkey, Z50, Dax, Chaly et autres
fredtriumph
Messages : 14
Enregistré le : 04 Nov 2019, 17:58
LOCALISATION : 13

demarrage sans batterie? cl 90

Messagepar fredtriumph » 15 Déc 2020, 10:21

bonjour à tous

juste un question électrique, est il possible de faire démarrer mon cl 90 sans batterie. Ca marche sur mon 500 xt ou mon ts 125 mais y a t'il un branchement à faire ou pas
je préfèrerais ne pas avoir de batterie sur une machine qui ne va pas rouler tous les jours.
merci pour votre aide.
Fred

Avatar de l’utilisateur
cbx
Messages : 4696
Enregistré le : 02 Juin 2015, 19:47

Re: demarrage sans batterie? cl 90

Messagepar cbx » 15 Déc 2020, 10:29

C'est possible sur les machines n'ayant pas un allumage batterie/bobine mais un volant magnétique.
Mais je ne connais pas le CL90 :oops:

fredtriumph
Messages : 14
Enregistré le : 04 Nov 2019, 17:58
LOCALISATION : 13

Re: demarrage sans batterie? cl 90

Messagepar fredtriumph » 15 Déc 2020, 10:43

très bonne explication merci !
effectivement il n'y a pas de volant magnétique mais un rotor et stator.
donc je passe par la case batterie
merci pour ton aide et surtout la rapidité de ta réponse

Avatar de l’utilisateur
Mondialen
Messages : 285
Enregistré le : 22 Mar 2020, 10:44
LOCALISATION : Bourbonnais

Re: demarrage sans batterie? cl 90

Messagepar Mondialen » 15 Déc 2020, 10:51

Exact, ci-joint le schéma electrique.

http://oldmanhonda.com/MC/WiringDiagrams/CL90.jpg
Apprenez et encouragez à apprendre les gestes qui sauvent.

fredtriumph
Messages : 14
Enregistré le : 04 Nov 2019, 17:58
LOCALISATION : 13

Re: demarrage sans batterie? cl 90

Messagepar fredtriumph » 15 Déc 2020, 13:32

alors maintenant, comment on peut voir sur le schéma qu'il faut une batterie?
j'avoue savoir lire le schéma mais mal comprendre la subtilité concernant la batterie.
quelle différence entre un volant magnétique et un rotor/stator?
tu as compris que l’électricité est ma grande faiblesse

Avatar de l’utilisateur
DIALMAX
Messages : 1863
Enregistré le : 20 Mar 2020, 07:35
LOCALISATION : bourbonnais
Contact :

Re: demarrage sans batterie? cl 90

Messagepar DIALMAX » 15 Déc 2020, 14:08

Allumage par volant il aura le rupteur et une bobine dans le volant pour fournir le jus soit directement à la bougie ou par l'intermédiaire d'une seconde bobine extérieur qui elle aussi va à la bougie, l'allumage par batterie le rupteur va être connecté à la bobine HT extérieure qui elle recevra le jus de la batterie.
Un allumage par volant magnétique c'est le volant qui fourni directement le jus pour l'allumage, l'autre c'est la batterie qui est rechargée par l'alternateur, mais il faut bien savoir qu'un volant magnétique est un alternateur aussi mais beaucoup moins puissant .
https://dialmaxjr.blogspot.com/
Bien heureux les fêlés car ils laissent passer la lumière

Avatar de l’utilisateur
cbx
Messages : 4696
Enregistré le : 02 Juin 2015, 19:47

Re: demarrage sans batterie? cl 90

Messagepar cbx » 15 Déc 2020, 15:19

fredtriumph a écrit :alors maintenant, comment on peut voir sur le schéma qu'il faut une batterie?


Parce qu'elle est présente dans le shéma 8-)
J'ai repéré la batterie en rouge


Autre indice : la présence d'un redresseur (selenium rectifier) en bleu. Ces redresseurs (très) ancienne génération ne sont pas connus pour leur fiabilité.
Ca ressemble à :


Avatar de l’utilisateur
PHILBOIS
Messages : 3187
Enregistré le : 29 Jan 2019, 18:08
LOCALISATION : ROTOMAGUS

Re: demarrage sans batterie? cl 90

Messagepar PHILBOIS » 15 Déc 2020, 16:35

si tu ne veux pas être embêté avec la batterie de ton CL 90 qui se décharge à chaque hiver ou après chaque longue période de garage, utilise un chargeur qui se coupe dès que ta batterie est chargée
quand rien ne va plus, ça ne peut aller qu'en s'améliorant

Avatar de l’utilisateur
Mondialen
Messages : 285
Enregistré le : 22 Mar 2020, 10:44
LOCALISATION : Bourbonnais

Re: demarrage sans batterie? cl 90

Messagepar Mondialen » 15 Déc 2020, 17:25

Je reprends et appuie les propos de DIALMAX. Voir une batterie et un redresseur sur un schéma ne suffit pas à définir un allumage batterie/bobine. On peut très bien avoir une batterie et un redresseur, ça va de paire si on veut que la batterie se recharge, et un allumage par volant magnétique ne nécessitant pas de batterie.

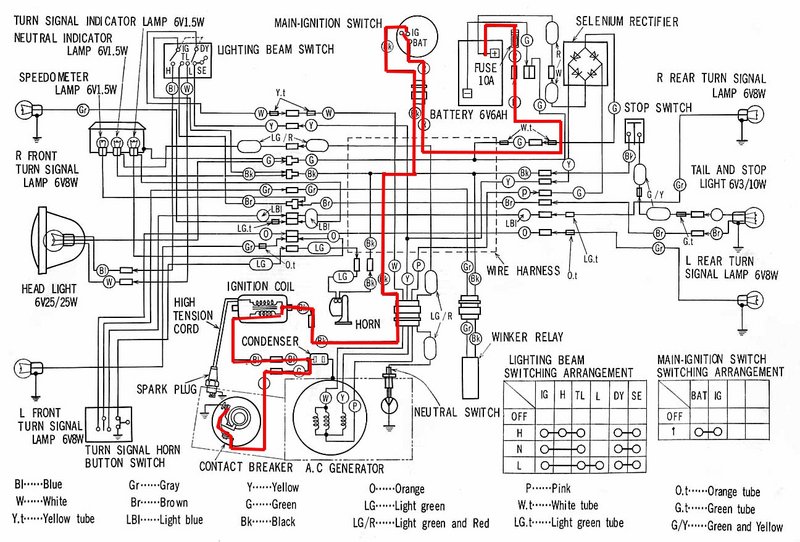

Ce qui est à prendre en compte c'est l’alimentation du primaire de la bobine. Sur le schéma ci-dessous j'ai tracé cette alimentation et on voit que ce "+" bobine provient de la batterie via le contacteur principal et que la boucle se fait par le rupteur.
Sur un allumage par volant ne nécessitant pas de batterie ce "+" bobine serait généré par une bobine interne au système volant magnétique.

Apprenez et encouragez à apprendre les gestes qui sauvent.

Avatar de l’utilisateur
Aurelia B20
Messages : 9794
Enregistré le : 27 Mai 2015, 07:52
LOCALISATION : Lyon

Re: demarrage sans batterie? cl 90

Messagepar Aurelia B20 » 15 Déc 2020, 22:59

Mondialen a écrit : On peut très bien avoir une batterie et un redresseur, ça va de paire si on veut que la batterie se recharge, et un allumage par volant magnétique ne nécessitant pas de batterie.[/url]

C'est le cas du Dax, par exemple :mrgreen:
Patrick
